Описание

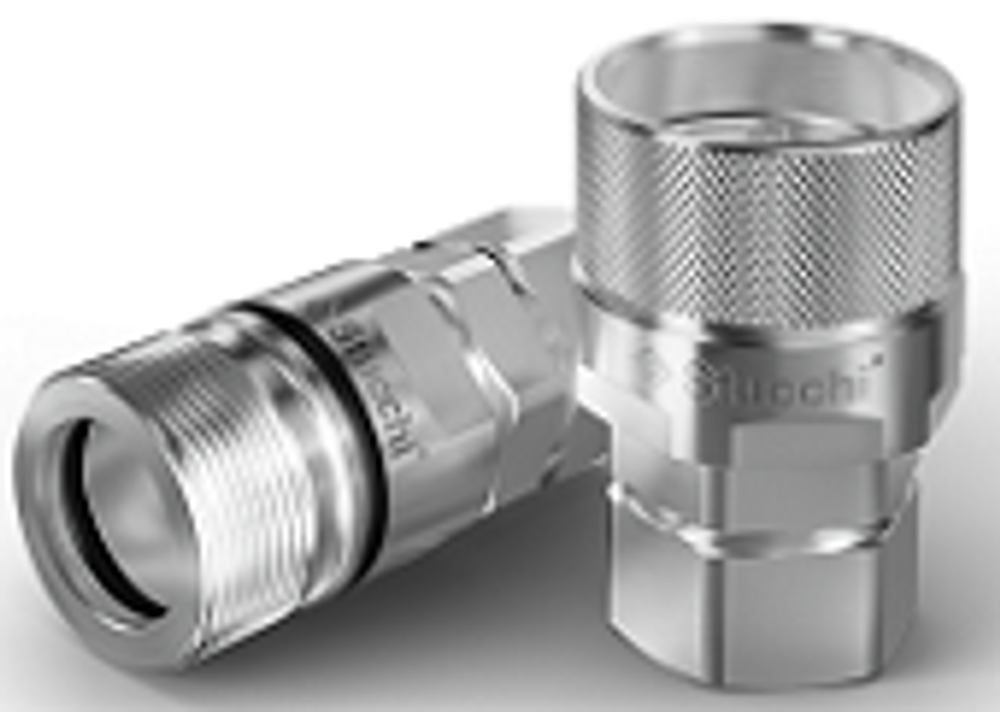

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | Стандарт БРС | Часть |
| 809509000 | Stucchi | 30,0 | - | M36x2 | 69,0 | 104,6 | 32,0 | 1/2" | 10,0 | 12 | - | - | 30,0 | M18x1.5 10S | 0,22 | 35,8 | РЕЗЬБОВЫЕ | Розетка |
Характеристики
Размер M фитинги Каст
35,8
Размер A БРС Текст
M18x1.5 10S
Размер B
30,0
Вес без упаковки, кг
0,22
Размер D (мм) для БРС
-
Длина БРС в сборе
104,6
Порядковый номер таблицы
Розетка
Размер E
M36x2
Размер L (мм)
12
Размер K
10,0
Размер H для БРС
32,0
Размер БРС
1/2"
Размер F
69,0
Размер P
-
Размер N
-
Размер Q
30,0
Бренд
Stucchi
Стандарт БРС
РЕЗЬБОВЫЕ
